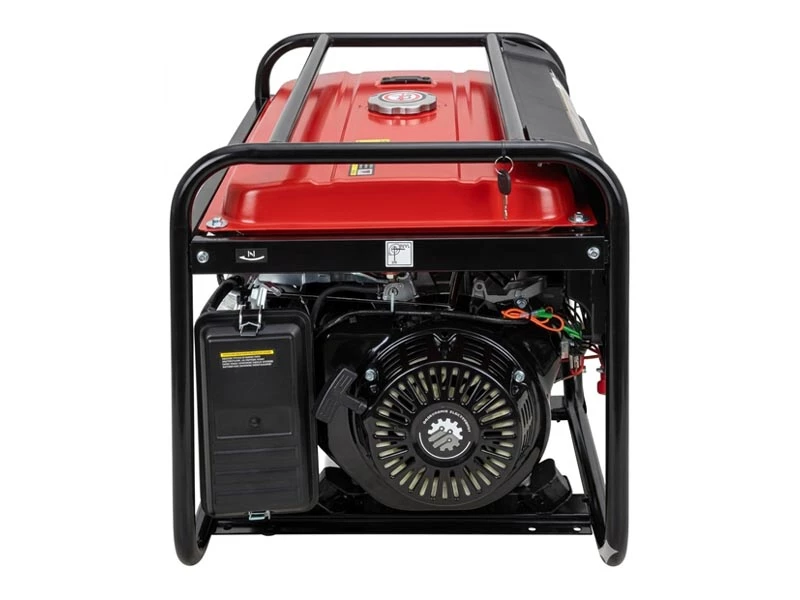

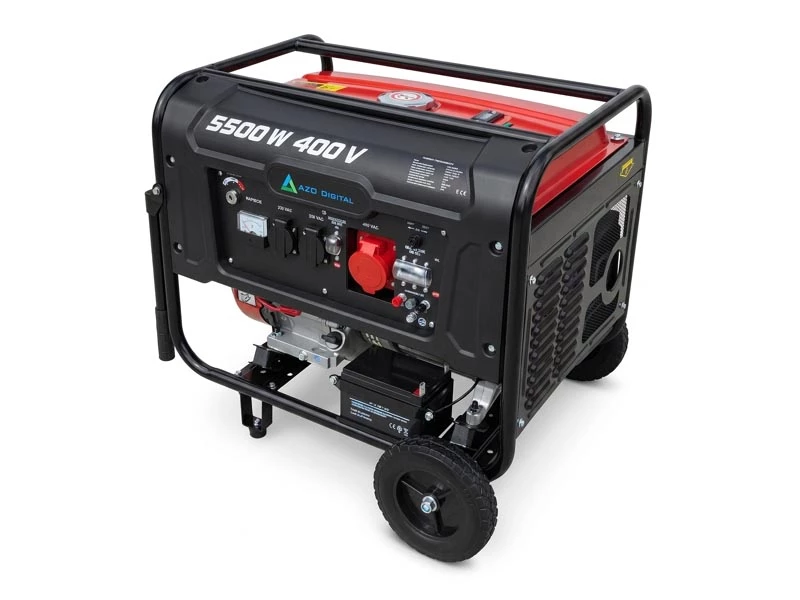

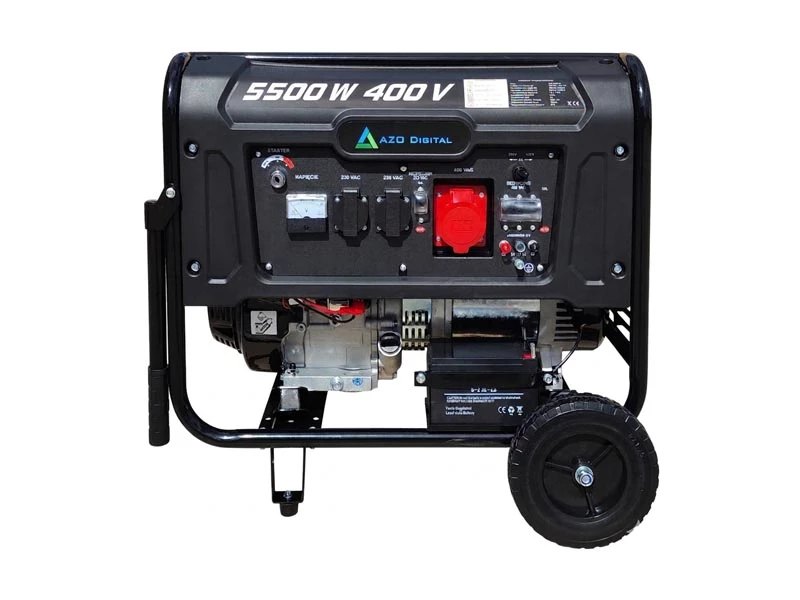

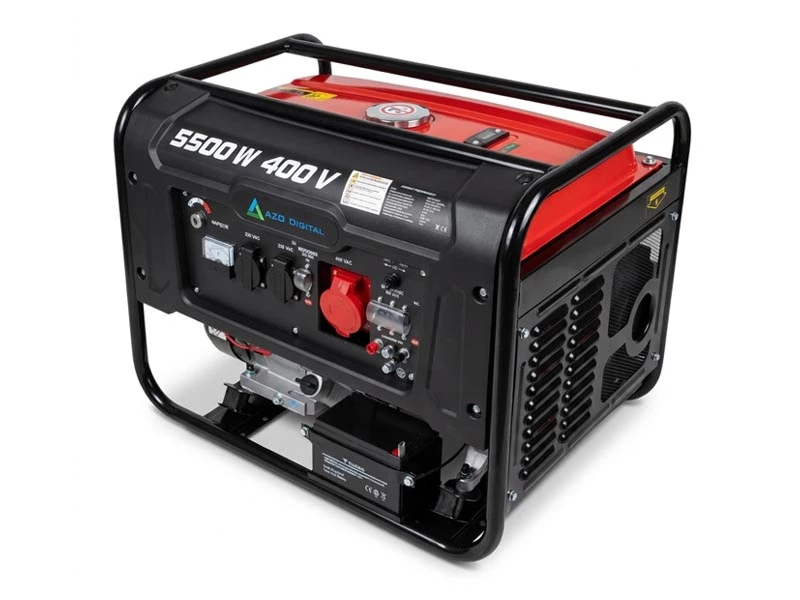

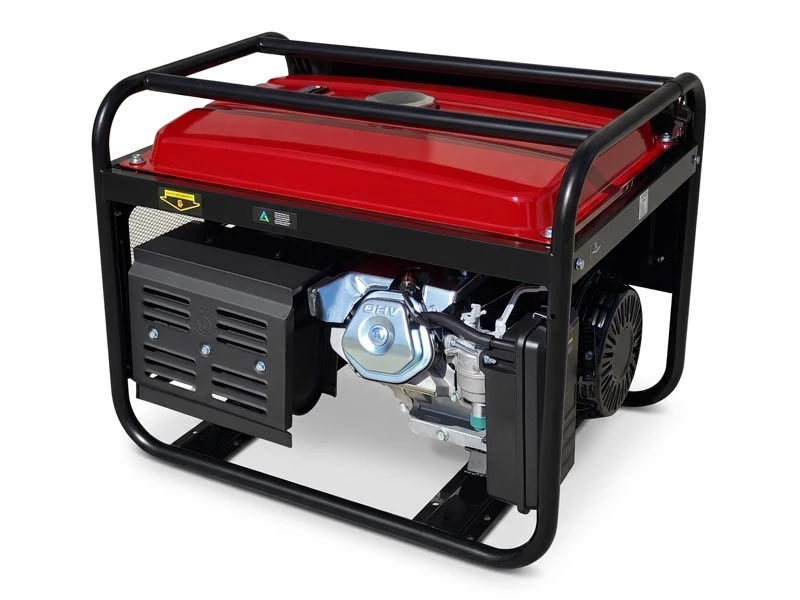

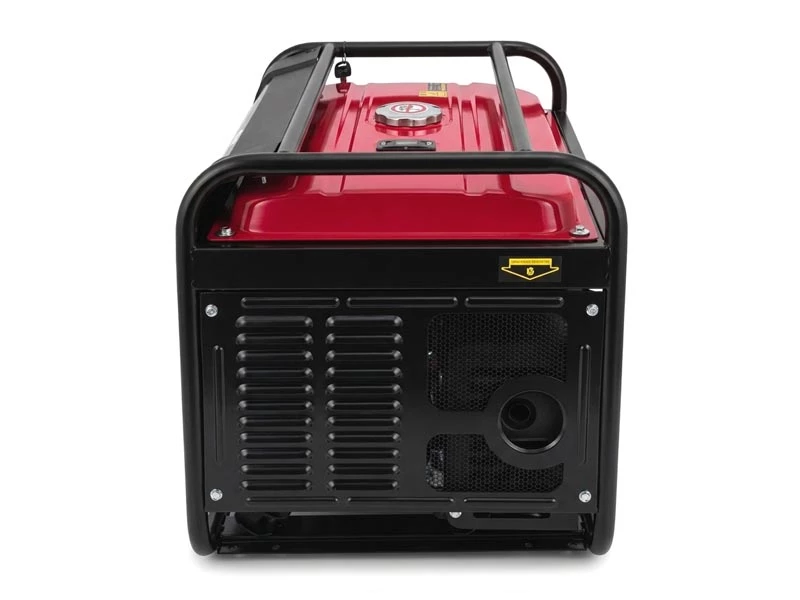

Agregat prądotwórczy AGP-5500-3F to trójfazowe urządzenie prądotwórcze z regulacją napięcia AVR, osadzone na stalowej ramie rurowej z kołami transportowymi. Silnik czterosuwowy OHV o pojemności 420 cm3 i mocy 9 kW napędza generator z miedzianym uzwojeniem, który dostarcza napięcie trójfazowe 400 V przy mocy ciągłej 5 kW oraz napięcie jednofazowe 230 V przy mocy ciągłej 3 kW. Stabilizacja AVR koryguje napięcie wyjściowe na bieżąco, eliminując odchylenia wynikające ze zmian obciążenia lub wahań prędkości silnika.
Konstrukcja open frame na ramie rurowej z kołami umożliwia swobodne przemieszczanie agregatu po terenie budowy lub gospodarstwa bez użycia wózka. Otwarta budowa zapewnia naturalne chłodzenie silnika i generatora podczas długotrwałej pracy. Zbiornik paliwa o pojemności 25 litrów pozwala na do 11 godzin nieprzerwanej pracy przy pełnym obciążeniu. Agregat wyposażono w podwójny układ rozruchu: elektryczny z akumulatorem oraz rezerwowy linkowy, a panel sterowania zawiera gniazdo 400 V, dwa gniazda 230 V, gniazdo DC 12 V / 8 A oraz wskaźniki napięcia i poziomu paliwa.
Najważniejsze cechy
Moc ciągła generatora wynosi 5000 W przy 400 V i 3000 W przy 230 V, a moc szczytowa odpowiednio 5500 W i 3300 W. Stabilizacja napięcia realizowana jest przez wbudowany układ AVR utrzymujący parametry wyjściowe przy zmiennym obciążeniu. Silnik jednocylindrowy czterosuwowy OHV o pojemności 420 cm3 i mocy znamionowej 9 kW. Uzwojenie generatora wykonane jest z czystej miedzi zapewniającej niską rezystancję i odporność na przegrzanie. Podwójny rozruch elektryczny i linkowy gwarantuje uruchomienie nawet przy rozładowanym akumulatorze. Zbiornik paliwa o pojemności 25 L umożliwia do 11 godzin pracy pod pełnym obciążeniem. Wyjście trójfazowe 400 V i dwa wyjścia jednofazowe 230 V zapewniają elastyczny podział obciążenia. Wyjście DC 12 V / 8 A pozwala na bezpośrednie ładowanie akumulatorów. Wbudowany czujnik oleju automatycznie wyłącza silnik przy zbyt niskim jego poziomie. Wskaźnik napięcia wyjściowego umożliwia bieżące monitorowanie parametrów prądu generowanego przez agregat. Rama rurowa z kołami i uchwytami transportowymi ułatwia przemieszczanie urządzenia o wadze 76 kg. Stopień ochrony IP23M zabezpiecza podzespoły elektryczne przed zachlapaniem i pyłem.
Zastosowanie
Agregat AGP-5500-3F stosuje się wszędzie tam, gdzie wymagane jest zasilanie trójfazowe 400 V lub gdzie jednoczesna praca kilku odbiorników jednofazowych przekracza możliwości urządzeń 1-fazowych. W rolnictwie i przemyśle służy do zasilania silników elektrycznych, pomp głębinowych, dojarek, mieszalników pasz, betoniarek oraz pił formatowych wymagających gniazda siłowego. Na budowach stanowi główne lub rezerwowe źródło zasilania dla ciężkiego sprzętu elektrycznego i warsztatów mobilnych. W zastosowaniach awaryjnych domowych i komercyjnych podtrzymuje pracę oświetlenia, systemów alarmowych, serwerowni, dużych zestawów chłodniczych i zamrażarek w punktach handlowych. Moc ciągła 5 kW przy 400 V i 25-litrowy zbiornik paliwa kwalifikują agregat do pracy jako długoterminowe zabezpieczenie na czas wielogodzinnych przerw w dostawie energii. Kompatybilność z inwerterami hybrydowymi serii ESB umożliwia uzupełnianie energii w magazynach w instalacjach OZE pracujących off-grid lub w trybie awaryjnym.
Funkcje i technologia
- Stabilizacja napięcia AVR Wbudowany układ Automatic Voltage Regulation monitoruje napięcie wyjściowe i koryguje je w czasie rzeczywistym niezależnie od zmian obciążenia i chwilowych wahań prędkości obrotowej silnika. Stabilizacja chroni podłączone urządzenia przed skutkami przepięć i niedonapięć.
- Podwójny układ rozruchu elektryczny i linkowy Silnik uruchamia się standardowo rozrusznikiem elektrycznym zasilanym z wbudowanego akumulatora. W przypadku rozładowania akumulatora rozruch linkowy umożliwia uruchomienie agregatu bez dodatkowego sprzętu, co jest istotne w warunkach polowych i awaryjnych.
- Wyjście trójfazowe 400 V i jednofazowe 230 V w jednym urządzeniu Generator dostarcza jednocześnie napięcie trójfazowe przez jedno gniazdo 400 V oraz napięcie jednofazowe przez dwa niezależne gniazda 230 V. Rozwiązanie pozwala na jednoczesne zasilanie maszyn trójfazowych i standardowych odbiorników jednofazowych bez dodatkowych rozdzielaczy.
- Czujnik poziomu oleju z automatycznym wyłączeniem Czujnik ciśnienia oleju silnikowego odcina zapłon w chwili, gdy poziom oleju spadnie poniżej dopuszczalnego minimum, zapobiegając zatarciu silnika na skutek braku smarowania podczas długotrwałej pracy bez nadzoru.
- Zabezpieczenie przeciążeniowe z sygnalizacją LED Układ elektroniczny monitoruje aktualny pobór mocy i przy przekroczeniu wartości maksymalnej odcina wyjście prądowe oraz sygnalizuje stan przeciążenia diodą LED na panelu sterowania. Zabezpieczenie chroni zarówno generator, jak i podłączone urządzenia.
- Wyjście DC 12 V / 8 A do ładowania akumulatorów Dedykowane gniazdo prądu stałego na panelu sterowania umożliwia bezpośrednie ładowanie akumulatorów samochodowych i awaryjnych bez konieczności stosowania zewnętrznej prostownicy.
Parametry techniczne
- Typ zabudowy: rama rurowa, koła transportowe
- Układ zasilania: trójfazowy
- Napięcie znamionowe: 400 V / 230 V / 50 Hz
- Prąd znamionowy: 7,2 A (400 V) / 13 A (230 V)
- Znamionowa moc generatora (COP): 5000 W (400 V) / 3000 W (230 V)
- Maksymalna moc generatora: 5500 W (400 V) / 3300 W (230 V)
- Uzwojenie generatora: miedziane
- Stabilizacja napięcia: AVR
- Typ silnika: jednocylindrowy, czterosuwowy OHV, chłodzony powietrzem
- Pojemność skokowa silnika: 420 cm3
- Znamionowa moc silnika: 9 kW / 3600 obr./min
- Średnica cylindra: 90 mm
- Skok tłoka: 60 mm
- Stopień sprężania: 8,2:1
- Zapłon: układ bezstykowy
- Rozrusznik: elektryczny + linkowy
- Rodzaj paliwa: benzyna bezołowiowa
- Pojemność zbiornika: 25 L
- Olej silnikowy: 10W-30 lub SAE30 / 1,1 L
- Czas pracy pod pełnym obciążeniem: do 11 h
- Wyjście AC: 1x 400 V (trójfazowe) / 2x 230 V (jednofazowe)
- Wyjście DC: 1x 12 V / 8 A
- Prędkość znamionowa generatora: 3000 obr./min
- Stopień ochrony: IP23M
- Poziom hałasu LWA: 97 dBA
- Temperatura otoczenia: -15 do +40 stopni C
- Maksymalna wysokość pracy: 1000 m n.p.m.
- Wymiary (dxsxw): 68 x 52 x 54 cm
- Waga netto: 76 kg
- EAN: 5907090925280
- Kod producenta: AZO00D1393
