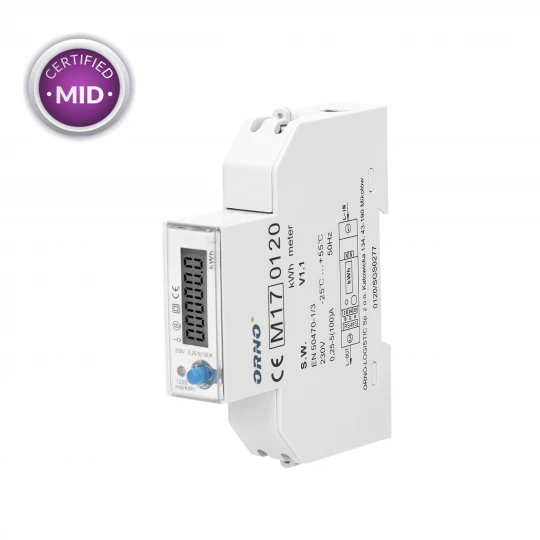

Urządzenie do dokonywania wskazań w jednostkach metrycznych (kWh), służy do bezpośredniego pomiaru mocy czynnej w układzie jednofazowym i rejestracji pobranej energii elektrycznej z możliwością zdalnego odczytu rejestrów grupy wskaźników, poprzez przewodową sieć standardu RS485. Protokół: typ Modbus-RTU oraz 4 niezależne taryfy (użytkownik może ustawić różne czasy poprzez port RS485). Specjalny układ elektroniczny pod wpływem przepływającego prądu i przyłożonego napięcia generuje impulsy w ilości proporcjonalnej do pobieranej energii elektrycznej. Pobór energii w fazie sygnalizowany jest miganiem diody LED. Liczba impulsów jest przeliczana na energię pobraną, a jej wartość wskazywana jest przez wyświetlacz LCD (5+1). Bateria litowa do zegara rzeczywistego, którego dokładność wynosi 0,5 sek/dzień. Zasilanie: 230V~, 50Hz, prąd bazowy: 5A, max. prąd: 100A, min. prąd: 0,25A, częstotliwość impulsów: 1000 imp/kWh, klasa dokładności B, obudowa o szerokości jednego modułu, montaż na szynie DIN TH-35 mm. Pomiar energii jest wykonywany zgodnie z normami EN50470-1:2006, EN50470-3:2006 Dyrektywy MID 2014/32/EU
Parametry techniczne
Informacje ogólne:
Podświetlenie:Tak
Typ:jednofazowy
Prąd bazowy (lb):5 A
Stopień ochrony (IP):51
Prąd maksymalny (lmax):100 A
Prąd minimalny (lmin):0.25 A
Częstotliwość impulsów:1000 imp/kWh
Klasa dokładności pomiaru:B
Wyjście impulsowe:Nie
Wymiary - głębokość:72 mm
Wielotaryfowość:Tak
Wymiary - szerokość:18 mm
Ilość modułów:1
Wyświetlacz - ilość cyfr:5 + 2
Wymiary - wysokość:95 mm
Inne cechy:bateria litowa
Zgodność z MID (2014/32/EU):Tak
Protokół komunikacyjny:Modbus
Porty:RS485
