Decyzja o montażu instalacji fotowoltaicznej to krok w kierunku niezależności energetycznej i obniżenia rachunków za prąd. Jednym z pierwszych pytań, które pojawiają się na etapie planowania, jest to dotyczące fizycznych parametrów modułów. Jakie wymiary mają panele fotowoltaiczne, ile ważą i jak te cechy wpływają na projekt, montaż oraz wydajność całego systemu? Ta wiedza jest konieczna do dokonania świadomego wyboru i optymalnego wykorzystania dostępnej przestrzeni.
Standardowe wymiary paneli fotowoltaicznych stosowane obecnie w instalacjach domowych mają wymiary zbliżone do 1,8 metra długości i 1,1 metra szerokości, a ich waga waha się zazwyczaj od 19 do 29 kg.
Pojęcie "standardu" w branży fotowoltaicznej jest niezwykle dynamiczne. Na przestrzeni lat wymiary paneli fotowoltaicznych ulegały znacznym zmianom, co jest bezpośrednio związane z postępem technologicznym. Jako profesjonalna hurtownia elektryczna z ponad 30-letnim doświadczeniem, w ElektrykNet obserwujemy te trendy z bliska, oferując naszym klientom wyłącznie najnowsze i najefektywniejsze rozwiązania. Głównym motorem napędowym wzrostu wymiarów paneli jest ewolucja rozmiarów ogniw krzemowych – od starszych standardów M2, po obecnie dominujące M10 i M12. To właśnie większe ogniwa fotowoltaicznych pozwalają na konstruowanie modułów o większej mocy.
Przeciętna waga paneli fotowoltaicznych jest ona uzależniona nie tylko od wielkości modułu, ale również od technologii jego wykonania. Dla przykładu cięższe panele typu szkło-szkło (double glass), cechujące się podwyższoną wytrzymałością, ważą więcej niż popularne moduły w technologii szkło-folia. Pełne informacje na ten temat można zweryfikować w specyfikacjach technicznych produktów dostępnych w naszym sklepie elektrycznym ElektrykNet w odpowiedniej kategorii produktowej na https://www.elektryknet.pl/oferta/fotowoltaika-i-magazyny-energii/panele-fotowoltaiczne-1.
Znajomość ogólnych rynkowych standardów to solidna podstawa, jednak dla inwestora indywidualnego ważniejsze jest pytanie, jak te standardy przekładają się na konkretne produkty dedykowane jego potrzebom.
Typowy panel fotowoltaiczny przeznaczony do instalacji domowych bazuje na konstrukcji 120 ogniw połówkowych (half-cut) i ma wymiary około 1,7-1,8 metra długości oraz 1,0-1,15 metra szerokości.
W budownictwie mieszkaniowym najczęściej wykorzystuje się panele fotowoltaiczne zbudowane z 60 całych ogniw, które w nowoczesnej technologii zostały przecięte na pół, tworząc 120 ogniw połówkowych (half-cut). Zwykle są one nieco mniejsze od swoich odpowiedników 72-ogniwowych (144 half-cut), które ze względu na nieco większe wymiary chętniej stosuje się w instalacjach komercyjnych i na farmach fotowoltaicznych.
Technologia half-cut, poza zmianą liczby ogniw, niesie ze sobą istotne korzyści. Moduły tego typu charakteryzują się większą odpornością na zacienienie częściowe oraz niższymi stratami mocy. Mniejsze wymiary paneli 60-ogniwowych ułatwiają również montaż instalacji fotowoltaicznej na skomplikowanych dachach z lukarnami czy oknami dachowymi, gdzie elastyczność rozmieszczenia ma szczególne znaczenie.

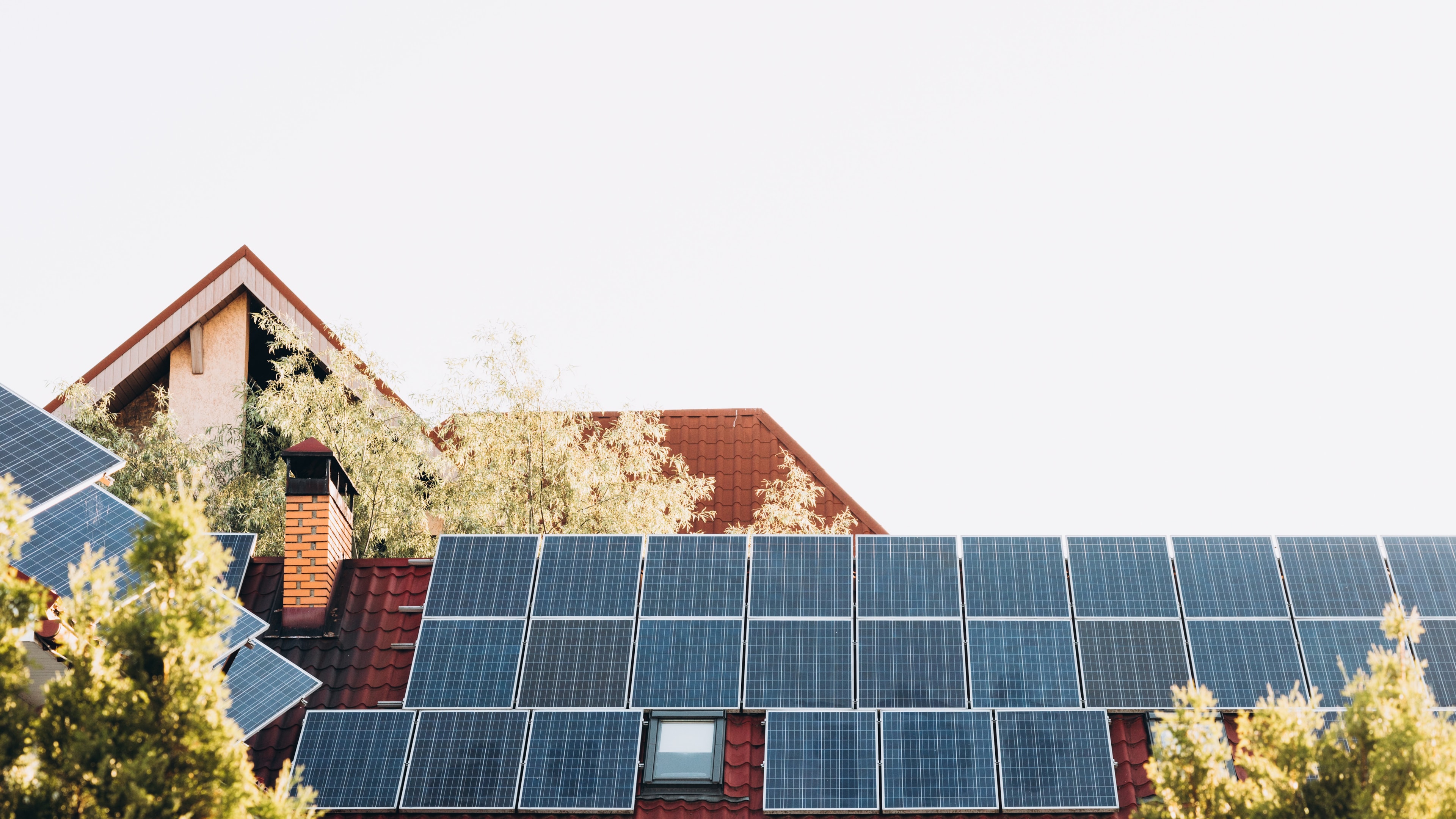

Wymiary panelu definiują, jak rozplanujemy instalację na dachu, jednak to jego waga jest parametrem, który ma bezpośredni wpływ na bezpieczeństwo całej konstrukcji budynku. Zanim przejdziemy do dalszych rozważań, należy zrozumieć, jak duży ciężar spoczywa na dachu i jakie ryzyko wiąże się z jego niedoszacowaniem.
Pojedynczy panel fotowoltaiczny waży od 19 do 29 kg, co ma fundamentalne znaczenie dla bezpieczeństwa, ponieważ sumaryczne obciążenie dachu, obejmujące panele, konstrukcję i ewentualny balast, musi być
zweryfikowane przez specjalistę.

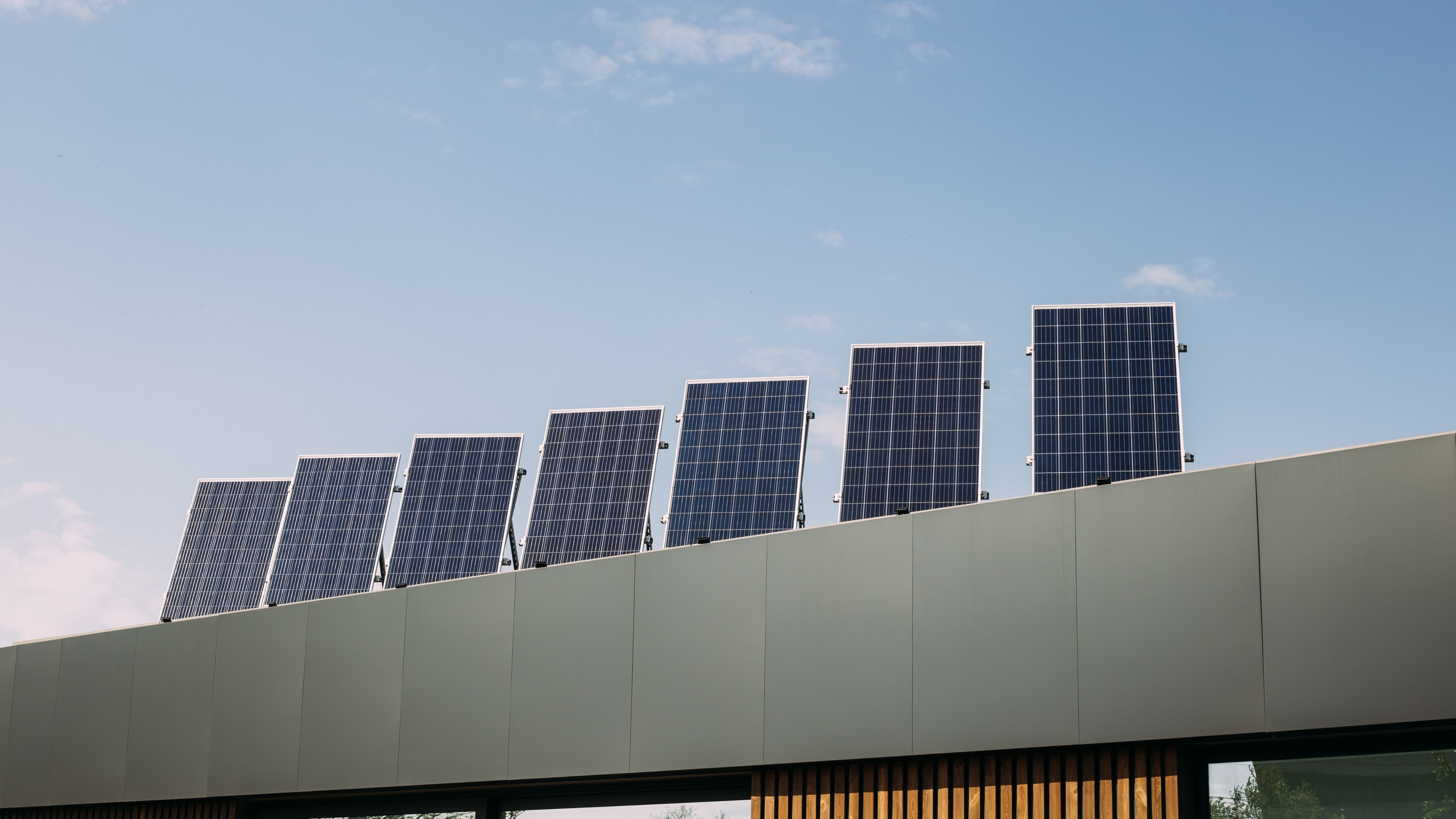

Analizując obciążenie, jakie generuje instalacja fotowoltaiczna, nie można ograniczać się jedynie do przeciętnej wagi paneli fotowoltaicznych. Należy wziąć pod uwagę masę całego systemu, na który składa się:
To dodatkowe obciążenie musi być bezpiecznie przeniesione przez konstrukcję dachu. Największe znaczenie ma to na starszych budynkach lub w przypadku wyboru cięższych modułów.
|
Rodzaj pokrycia dachowego |
Szacunkowe dodatkowe obciążenie (kg/m²) |
|
Dachówka ceramiczna/betonowa |
15 - 25 kg/m² |
|
Blachodachówka |
12 - 20 kg/m² |
|
Dach płaski (z balastem) |
25 - 50 kg/m² lub więcej |
Warto zauważyć, że cięższe panele w technologii double-glass, dostępne w naszym sklepie online, oferują większą trwałość i dłuższą gwarancję, ale wymagają jeszcze bardziej rygorystycznej oceny nośności konstrukcji. To kardynalna informacja dla profesjonalistów z branży elektrycznej, którzy cenią sobie niezawodność i bezpieczeństwo realizowanych projektów.
Skoro znamy już fizyczne ramy – standardowe wymiary i wagę paneli – pora zagłębić się w to, co definiuje ich potencjał energetyczny. Często zakłada się, że większy panel oznacza większą moc, ale czy ta zależność jest tak prosta? Zrozumienie, jak moc, wymiary i sprawność modułów wzajemnie na siebie wpływają, jest drogą do świadomego wyboru technologii.
Wyższa moc modułu fotowoltaicznego zazwyczaj wiąże się z jego większymi wymiarami, jednak podstawowym wskaźnikiem efektywności jest gęstość mocy (W/m²), która zależy od sprawności ogniw, a nie tylko od wielkości panelu.
Moc, którą producenci podają na karcie katalogowej, to zazwyczaj moc maksymalna (Pmax) uzyskana w standardowych warunkach testowych (STC). Wartości te są idealne do porównywania modułów w warunkach laboratoryjnych. Jednak dla realnej oceny potencjału produkcyjnego, należy zwrócić uwagę także na moc w nominalnej temperaturze pracy ogniwa (NOCT), która lepiej oddaje warunki panujące na dachu w słoneczny dzień.
Głównym pojęciem, które pozwala realnie ocenić wydajność modułów fotowoltaicznych, jest sprawność. Określa ona, jaki procent energii słonecznej padającej na powierzchnię modułu jest zamieniany na użyteczną energię elektryczną. Z tego wynika wskaźnik "gęstości mocy" (podawany w W/m²), który jest niezastąpiony przy porównywaniu różnych modeli, szczególnie gdy mamy do czynienia z ograniczoną powierzchnią dachu. Dla przykładu panel fotowoltaiczny o mocy 600W może być po prostu fizycznie znacznie większy od panelu 500W, a niekoniecznie posiadać wyższą sprawność. To fundamentalna wiedza, którą nasi eksperci dzielą się z klientami, pomagając unikać prostych pułapek.
Teoria dotycząca gęstości mocy i sprawności staje się znacznie bardziej zrozumiała, gdy przełożymy ją na konkretne, dostępne na rynku produkty. Analiza popularnych modułów o mocy 400W, 450W czy 500W pozwoli nam zobaczyć, jak w praktyce wyglądają różnice w ich wymiarach i wadze.
Przykładowe wymiary paneli fotowoltaicznych rosną wraz z mocą: moduł o mocy 400W ma około 1754 x 1096 mm, panel 450W mierzy około 1762 x 1134 mm, a panel 500W może osiągać wymiary 2092 x 1134 mm.
|
Moc panelu (Pmax) |
Przykładowy model |
Wymiary panelu fotowoltaicznego (dł. x szer. x wys.) |
Powierzchnia (m²) |
Waga (kg) |
|
~410 W |
JA Solar JAM54S30 |
1722 x 1134 x 30 mm |
~1,95 m² |
~21,5 kg |
|
~450 W |
Jinko JKM450M-60HL4 |
1903 × 1134 × 30 mm |
~2,16 m² |
~24,2 kg |
|
~550 W |
JA Solar JAM72S30 |
2278 × 1134 × 30 mm |
~2,58 m² |
~28,6 kg |
|
~600 W |
Jinko JKM600N-78HL4 |
2465 × 1134 × 35 mm |
~2,80 m² |
~31,0 kg |
Zazwyczaj moduły o mocy do ok. 450-460W są preferowane w instalacjach domowych ze względu na łatwiejszy montaż i lepsze dopasowanie do mniejszych połaci dachowych. Z kolei większe panele fotowoltaiczne, takie jak modele 500W, 550W czy nawet wymiary paneli fotowoltaicznych 600W, znajdują zastosowanie głównie w projektach komercyjnych i na farmach PV. Należy jednak pamiętać, że nawet w tej samej klasie mocy mogą występować niewielkie różnice w wymiarach między poszczególnymi producentami.
Przegląd rynku pokazuje wyraźną korelację – im wyższa moc, tym większy panel. To prowadzi do fundamentalnego pytania: czy dążenie do maksymalnej mocy z jednego modułu zawsze jest najlepszą strategią? Czasami, paradoksalnie, najkorzystniejszy nie jest największy panel, ale ten o najwyższej wydajności w przeliczeniu na metr kwadratowy.
Większa moc najczęściej oznacza większy panel fotowoltaiczny, jednak panel o wyższej sprawności technologicznej może osiągnąć taką samą moc przy mniejszych wymiarach niż panel mniej sprawny.
Różnicę między mocą a sprawnością można zilustrować prostą analogią. Wyobraźmy sobie dwa samochody o tej samej mocy silnika, ale jeden z nich zużywa znacznie mniej paliwa – jest bardziej sprawny. Podobnie jest z panelami fotowoltaicznymi. Moduł o wyższej sprawności wygeneruje więcej energii z tej samej powierzchni.
Dla właścicieli małych dachów lub osób, które chcą zmaksymalizować produkcję energii na ograniczonej przestrzeni, wybór paneli o wyższej sprawności (a więc i wyższej gęstości mocy) przynosi wymierne korzyści. Należy pamiętać, że wzrostem mocy często osiąga się przez proste dodanie kolejnego rzędu ogniw, co fizycznie powiększa panel, a niekoniecznie jest wynikiem skoku technologicznego. Świadomi klienci naszego sklepu online doceniają tę wiedzę, dokonując bardziej przemyślanych zakupów.
Zrozumienie technicznych zależności między mocą, sprawnością i wymiarami to zasadniczy element teoretyczny. Teraz nadszedł czas, aby przełożyć tę wiedzę na praktykę i odpowiedzieć na pytanie, jak te wszystkie parametry wpływają na proces projektowania i doboru instalacji idealnie dopasowanej do naszego dachu i potrzeb.
Dobierając wielkość i rozmiar paneli fotowoltaicznych, należy zwrócić uwagę na trzy czynniki: dostępną, niezacienioną powierzchnię dachu, roczne zapotrzebowanie na energię oraz wpływ wybranego modelu na całkowity koszt instalacji.
Planując instalację fotowoltaiczną, warto odpowiedzieć sobie na kilka podstawowych pytań, które uporządkują proces decyzyjny.
Na bardziej szczegółowe pytania odpowiadamy w ramach profesjonalnej pomocy świadczonej przez ekspertów ElektrykNet. Pamiętajmy, że dobór paneli to zawsze kompromis, a szeroki asortyment naszej hurtowni elektrycznej pozwala znaleźć optymalne rozwiązanie. Warto też myśleć o instalacji jako o kompletnym systemie. W ElektrykNet oferujemy nie tylko panele, ale również inwertery, okablowanie strukturalne i systemy montażowe – wszystko, co jest potrzebne do stworzenia wydajnej i bezpiecznej elektrowni.
Pierwszym i najbardziej fundamentalnym ograniczeniem, z jakim spotyka się każdy inwestor, jest fizyczna przestrzeń, którą dysponuje. To właśnie geometria i konstrukcja dachu w pierwszej kolejności zadecydują o tym, ile paneli i jakiej wielkości będziemy mogli na nim bezpiecznie i efektywnie zainstalować.
Dostępna powierzchnia dachu i jego budowa mają decydujące znaczenie, ponieważ określają maksymalną liczbę i możliwy rozmiar paneli, które można zamontować po uwzględnieniu przeszkód, stref cienia i wymaganych marginesów bezpieczeństwa.
Mierząc dostępną powierzchnię montażową, trzeba precyzyjnie wyznaczyć strefy, których należy unikać. Są to przede wszystkim kominy, okna dachowe, wyłazy i anteny. Równie istotne jest zidentyfikowanie obszarów, które w ciągu dnia bywają zacienione.
Budowa dachu ma tu istotną rolę. Montaż paneli fotowoltaicznych na prostym dachu dwuspadowym jest znacznie łatwiejszy niż na dachu wielospadowym z licznymi załamaniami i lukarnami. W tym drugim przypadku często lepiej sprawdzają się mniejsze panele, które można znaleźć w naszym sklepie online, ponieważ pozwalają efektywniej zagospodarować nieregularne przestrzenie montażowe. Należy również pamiętać o materiałach pokryciowych wykluczających montaż, takich jak eternit (ze względu na zawartość azbestu) czy strzecha. Dbałość o bezpieczeństwo i świadczenie rzetelnej informacji to element profesjonalnej pomocy, którą promujemy.
Gdy wiemy już, ile miejsca mamy na dachu, musimy określić, jak dużej mocy potrzebujemy, aby nasza inwestycja była opłacalna. Dopasowanie wielkości instalacji do faktycznego i przyszłego zużycia energii w domu to najważniejszy krok w kierunku osiągnięcia niezależności energetycznej.
Wielkość instalacji fotowoltaicznej dopasowuje się do zapotrzebowania gospodarstwa domowego poprzez analizę rocznego zużycia energii z rachunków za prąd i uwzględnienie planowanego wzrostu konsumpcji, np. zakupu samochodu elektrycznego.
Aby oszacować potrzebną moc instalacji (wyrażoną w kilowatopikach, kWp), można skorzystać z prostego przelicznika. Roczne zużycie energii (w kWh) należy pomnożyć przez współczynnik ok. 1,25. Przykładowo, dla zużycia na poziomie 4000 kWh rocznie, zalecana moc instalacji to około 5 kWp.
Planując moc, trzeba myśleć przyszłościowo. Warto uwzględnić potencjalne "pożeracze prądu", które mogą pojawić się w domu w najbliższych latach:
W wielu przypadkach przewymiarowanie instalacji (w granicach obowiązujących przepisów) jest strategią bardziej opłacalną niż jej późniejsza, kosztowna rozbudowa. Konkurencyjne ceny w naszej hurtowni mogą ułatwić podjęcie decyzji o zainwestowaniu w nieco większą instalację na starcie.
Ostatecznym czynnikiem, który wpływa na decyzję o wyborze konkretnego modelu panelu, jest oczywiście budżet. Zrozumienie, w jaki sposób wymiary i sprawność modułów przekładają się na finalne koszty całej inwestycji, pozwala na świadomą optymalizację wydatków.
Tak, wymiar paneli fotowoltaicznych wpływają na koszty instalacji, ponieważ większe i cięższe moduły mogą zwiększać koszty robocizny i logistyki, a wybór paneli o wyższej sprawności (i gęstości mocy) pozwala zredukować liczbę potrzebnych elementów montażowych.
Inwestor staje zazwyczaj przed wyborem jednej z dwóch strategii. "Opcja budżetowa" zakłada wykorzystanie tańszych paneli o standardowej sprawności, co może wymagać zajęcia większej powierzchni dachu do uzyskania pożądanej mocy. "Opcja premium" to z kolei inwestycja w droższe, ale bardziej wydajne panele, które pozwolą wygenerować tę samą ilość energii z mniejszej powierzchni.
Warto również pamiętać o zjawisku ekonomii skali. Koszt jednostkowy instalacji, wyrażony w złotówkach na kilowatopik (zł/kWp), zazwyczaj spada wraz ze wzrostem jej wielkości. To kolejny argument przemawiający za realizacją nieco większej inwestycji początkowej, wspieranej przez atrakcyjne promocje w naszym sklepie. Logistyka także odgrywa rolę – montaż paneli o bardzo dużych wymiarach (np. powyżej 2,2 m) i wadze (ponad 25 kg) jest bardziej wymagający fizycznie i może wymagać użycia specjalistycznego sprzętu, co profesjonaliści z branży elektrycznej uwzględniają w swoich wycenach.
Dotychczasowe rozważania koncentrowały się na standardowych, sztywnych panelach krzemowych, które dominują na dachach domów. Rynek oferuje jednak również rozwiązania niszowe, zaprojektowane z myślą o bardzo specyficznych potrzebach, takich jak zasilanie kampera czy produkcja energii na miejskim balkonie.
Tak, na rynku dostępne są panele o nietypowych, mniejszych wymiarach przeznaczone do specjalnych zastosowań, takich jak zasilanie kamperów i łodzi, a także elastyczne moduły, które można dopasować do zakrzywionych powierzchni.
Segment fotowoltaiki mobilnej to dynamicznie rozwijająca się gałąź rynku. Panele słoneczne dedykowane do kamperów czy na jachty mają zazwyczaj mniejsze moce (od 50W do 200W) i kompaktowe wymiary, co ułatwia ich montaż na ograniczonej przestrzeni.
Innym ciekawym rozwiązaniem jest "fotowoltaika balkonowa", która zyskuje na popularności wśród mieszkańców miast. To rosnący segment rynku, który jako doświadczona hurtownia bacznie obserwujemy. Należy jednak pamiętać, że tego typu innowacje mają na celu głównie zaspokojenie specyficznych, często mobilnych potrzeb energetycznych lub częściową redukcję zużycia energii i nie stanowią bezpośredniej konkurencji dla pełnowymiarowych, dachowych elektrowni domowych.
Wspomniane zastosowania mobilne, zwłaszcza na kamperach czy łodziach, często wiążą się z potrzebą montażu paneli na powierzchniach, które nie są idealnie płaskie. To właśnie tutaj swoją niszę znalazła technologia paneli elastycznych, która stanowi ciekawą alternatywę dla tradycyjnych, sztywnych konstrukcji.
Panele fotowoltaiczne do kampera mają zazwyczaj moc od 50W do 200W i mniejsze wymiary, na przykład od około 55x67 cm do 133x67 cm, podczas gdy na balkonie można montować zarówno takie mniejsze moduły, jak i standardowe panele dużej mocy.
Wielkość paneli fotowoltaicznych na balkon czy do zastosowań mobilnych są znacznie bardziej zróżnicowane niż w przypadku instalacji dachowych. Moduł o mocy 100W może mieć wymiary ok. 100 x 50 cm. Na rynku popularność zyskują gotowe zestawy balkonowe typu "plug-in", które wpina się bezpośrednio do gniazdka. Ich celem jest głównie bieżąca redukcja zużycia energii w ciągu dnia przez urządzenia pracujące w tle.
Montaż paneli na balkonie w budynku wielorodzinnym wiąże się jednak z koniecznością dopełnienia formalności, takich jak uzyskanie zgody spółdzielni mieszkaniowej lub wspólnoty oraz zapewnienie pełnego bezpieczeństwa instalacji.
Alternatywą dla małych, sztywnych paneli w zastosowaniach mobilnych są moduły elastyczne. Oferują one unikalne zalety, takie jak ultraniska waga i możliwość dopasowania do zakrzywionych kształtów, jednak ich charakterystyka techniczna znacząco różni się od standardowych paneli szklanych.
Elastyczne panele słoneczne charakteryzują się przede wszystkim bardzo niską wagą i możliwością montażu na zakrzywionych powierzchniach, ale jednocześnie mają niższą sprawność i znacznie krótszą żywotność w porównaniu do standardowych paneli sztywnych.
|
Cecha |
Elastyczne panele fotowoltaiczne |
Standardowe panele sztywne |
|
Waga |
Bardzo niska (np. 2-3 kg) |
Znacznie wyższa (np. 19-29 kg) |
|
Sprawność |
Niższa (zazwyczaj 15-19%) |
Wyższa (zazwyczaj 19-23%) |
|
Żywotność/Gwarancja |
Bardzo krótka (1-5 lat) |
Długa (25-30 lat na moc) |
|
Główne zastosowania |
Kampery, łodzie, namioty, plecaki |
Instalacje dachowe, farmy PV |
Fundamentalną wadą paneli elastycznych jest ich niska trwałość, co przekłada się na bardzo krótką gwarancję. To czyni je nieopłacalną inwestycją w kontekście domowej elektrowni, gdzie liczy się długoterminowy zwrot z inwestycji i niezawodność przez dekady. To produkty idealne do zastosowań niszowych, ale nie stanowią realnej alternatywy dla stałych instalacji, co ma znaczenie dla klientów poszukujących trwałych artykułów elektrycznych.
Po przeanalizowaniu różnych typów i wymiarów paneli, od standardowych po specjalistyczne, wróćmy do logistyki związanej z dużą, domową instalacją. Sposób, w jaki panele są transportowane i dostarczane na miejsce budowy, ma praktyczne znaczenie dla planowania prac i pokazuje skalę całego przedsięwzięcia.
Wymiary paneli PV bezpośrednio wpływają na logistykę, ponieważ determinują wielkość i wagę palet transportowych, a także na montaż, gdzie większe i cięższe moduły są trudniejsze do wniesienia na dach i manewrowania nimi.
Transport paneli od producenta do hurtowni, a następnie na plac budowy, to złożony proces logistyczny. Panele PV są przewożone na dużych, ciężkich paletach, co wymaga odpowiedniej organizacji rozładunku, często z użyciem wózka widłowego lub samochodu z windą. Praca z dużymi panelami, których długość przekracza 2,2 metra, jest bardziej wymagająca fizycznie dla ekipy montażowej. Może to wpływać na czas realizacji i koszt robocizny.
Skoro wiemy już, jak panele podróżują na paletach, przyjrzyjmy się bliżej ich zawartości. Na jednej palecie znajdują się dziesiątki modułów, które choć wyglądają podobnie, pochodzą od konkretnego producenta i mają unikalne parametry techniczne.
Paleta paneli fotowoltaicznych ma wymiary podstawy odpowiadające wymiarom pojedynczego panelu, wysokość około 1,1 metra i zawiera zazwyczaj od 30 do 36 modułów, a jej całkowita waga może przekraczać 900 kg.
Aby zobrazować skalę zamówienia realizowanego przez hurtownię elektryczną, taką jak ElektrykNet, posłużmy się konkretnym przykładem. Paleta paneli fotowoltaicznych z 36 modułami o wymiarach 1762 x 1134 mm będzie miała podstawę o tych samych wymiarach i wagę rzędu 800-900 kg. Tak duży ciężar ma bezpośrednie implikacje logistyczne. Rozładunek wymaga użycia pojazdu wyposażonego w windę samowyładowczą, co jest standardem w usłudze szybkiej dostawy oferowanej przez naszą firmę.
Otwierając taką paletę, znajdziemy na niej panele od jednego producenta, na przykład JA Solar lub Jinko. Choć obie firmy należą do światowej czołówki, inwestorzy często zastanawiają się, czy istnieją między nimi znaczące różnice i który wybór będzie lepszy. Odpowiedź leży nie w samej nazwie marki, ale w szczegółowej analizie danych technicznych konkretnych modeli.
Tak, wymiary paneli mogą się nieznacznie różnić w zależności od producenta i konkretnego modelu, jednak wiodące firmy, takie jak JA Solar czy Jinko, często oferują konkurencyjne produkty o identycznych lub bardzo zbliżonych wymiarach.
|
Cecha |
JA Solar JAM60S20-450/MR |
Jinko Tiger Pro JKM450M-60HL4 |
|
Wymiary (mm) |
1903 x 1134 x 35 |
1903 x 1134 x 30 |
|
Waga (kg) |
24,5 |
24,2 |
|
Sprawność (%) |
20,8% |
20,81% |
|
Technologia |
Monokrystaliczna, PERC |
Monokrystaliczna, PERC |
|
Gwarancja na produkt |
12 lat |
12 lat |
|
Gwarancja na moc |
25 lat (84,8% po 25 latach) |
25 lat (84,8% po 25 latach) |
Zatem w przypadku czołowych producentów z listy Tier 1, ważniejsza od samej marki jest dogłębna analiza karty katalogowej (datasheet) konkretnego produktu. Wszystkie niezbędne dokumenty można znaleźć w naszym sklepie online. Ostateczna decyzja powinna opierać się na niuansach, takich jak zastosowane technologie (np. Bifacial, N-type) i szczegółowe warunki gwarancji.
